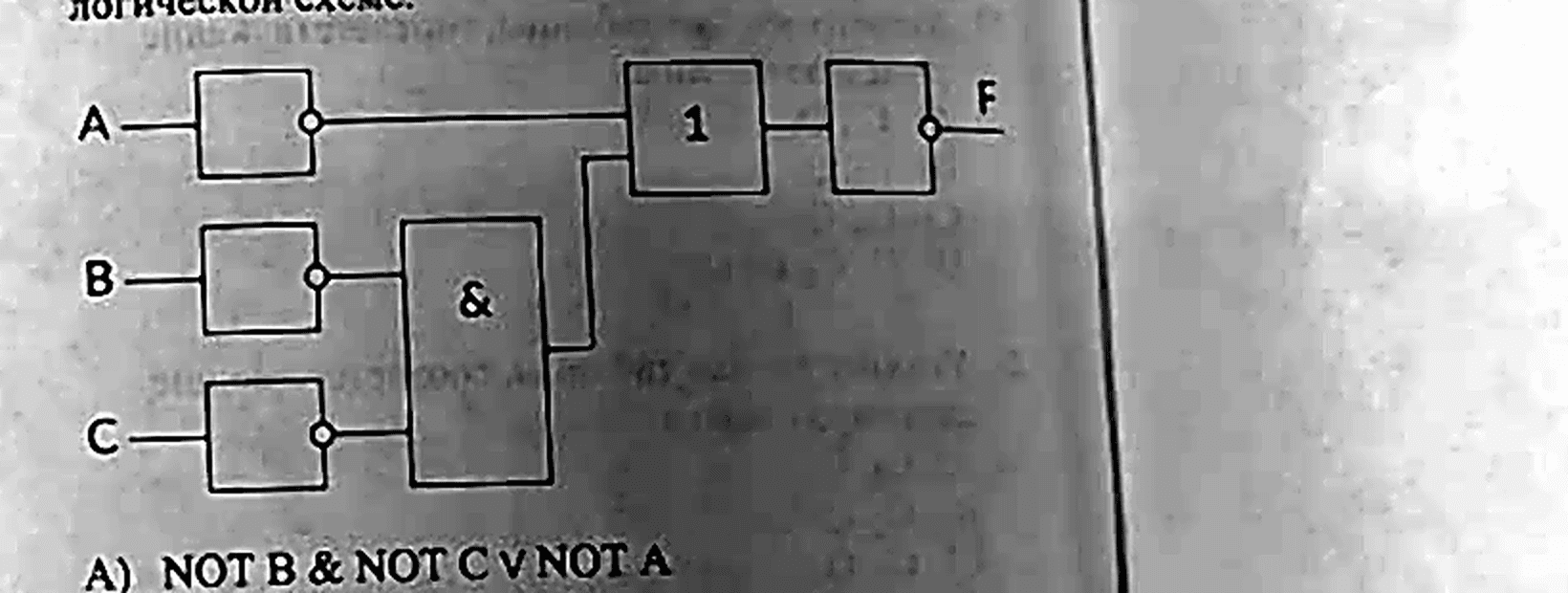

Берілген логикалық схемаға сәйкес келетін өрнекті көрсетіңіз.

Бірнеше дұрыс жауап болуы мүмкін (ең көбі 6). Белгілеп, «Тексеру» бас.

Жауабы мен талдауы

Дұрыс жауап: B, E

$A$ сигналы терістеліп, бірден НЕМЕСЕ элементіне барады; $B$ және $C$ сигналдары терістеліп, ЖӘНЕ элементімен біріктіріледі, ал нәтиже сол НЕМЕСЕ элементінің екінші кірісіне беріледі; НЕМЕСЕ элементінің шығысы тағы бір рет терістеледі. Нәтижесінде $F = \neg (\neg A \lor \neg B \land \neg C) = \neg (\neg B \land \neg C \lor \neg A)$ аламыз, бұл B және E нұсқаларымен сәйкес келеді (бірдей өрнек таңбалармен және сөздермен жазылған). Жауабы: B, E
